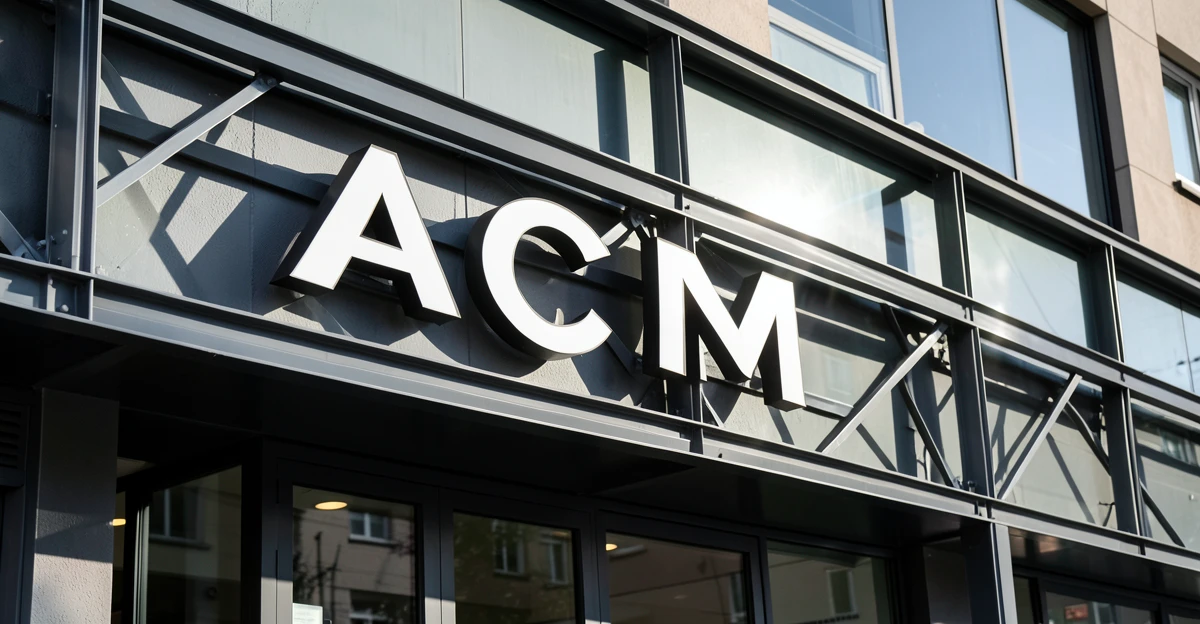

Instalar letra caixa 3D fresada em ACM em uma fachada moderna parece simples à distância, mas na prática envolve decisões que afetam a durabilidade, o custo final e a conformidade com normas municipais. O erro mais comum é não dimensionar corretamente a estrutura de suporte — letras grandes em ACM fresado precisam de contraventamento muito mais robusto do que parecem exigir visualmente.
Quando o material é ACM (alumínio composto), especialmente em versões fresadas com espessura de 3mm a 5mm, o peso é menor que acrílico, mas a estrutura de fixação na fachada determina se o letreiro vai durar 10 anos ou se começará a desolar em 2 anos. A maioria dos orçamentos que vemos subvalida ou ignora completamente o custo da estrutura — focam no ACM e no recorte, deixando a instalação para “resolver depois”.

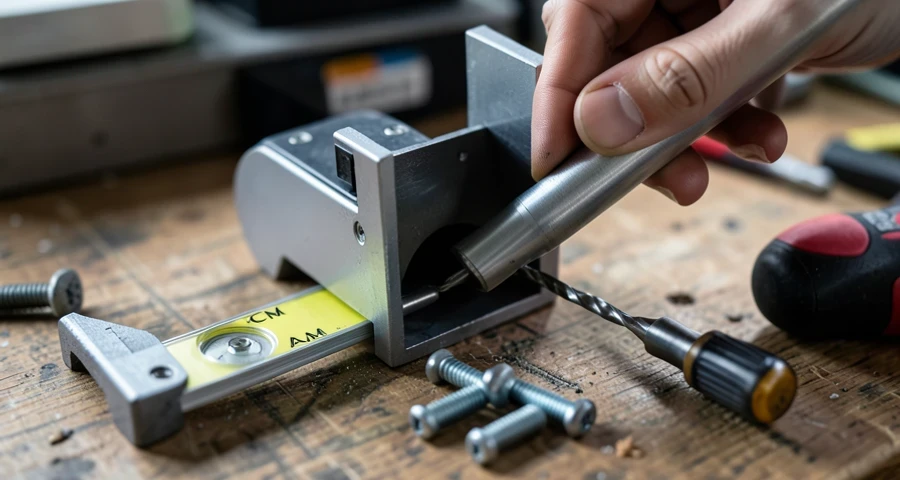

Por que a estrutura de suporte não pode ser improvisada
ACM fresado é material leve em comparação com acrílico maciço, mas exige estrutura bem calculada. Uma letra caixa 3D em ACM de 60cm de altura pesa entre 8kg a 15kg dependendo da profundidade e da densidade. Parece pouco até você colocar isso pendurado em uma fachada onde o vento lateral vai bater direto.
A estrutura precisa resistir a três forças simultâneas: o peso próprio (vertical), a pressão do vento (horizontal, vai variar entre 40 kg/m² em dias normais e mais de 100 kg/m² em ventanias) e a vibração causada por passagem de caminhões ou eventos na vizinhança. Fachadas comerciais em ruas movimentadas precisam de cálculo estrutural — não é overkill, é norma.
Qual é o problema quando a estrutura é insuficiente? As letras começam a ondelar. O ACM tem uma maleabilidade que acrílico não tem — sob pressão lateral repetida, as laterais do letreiro começam a “respirar”. Depois vem infiltração de água, corrosão interna do alumínio e falha da fixação. Tudo isso é invisível de baixo até desolar completamente.

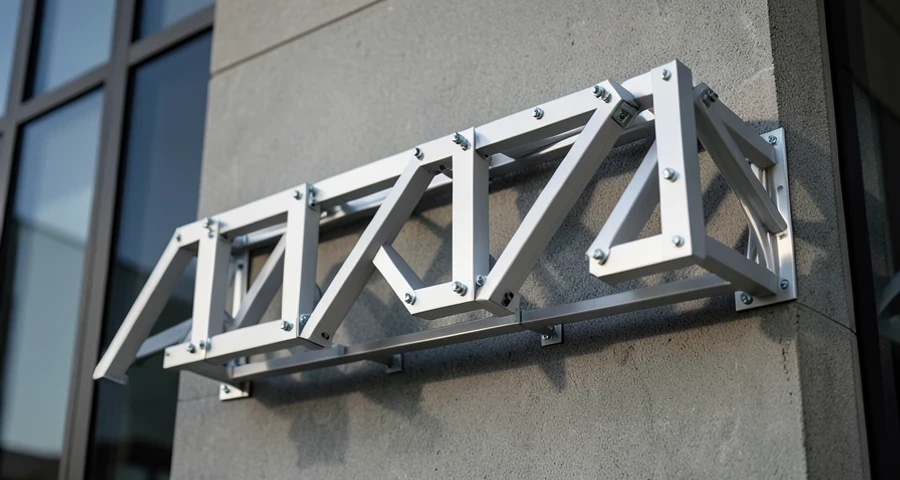

Especificação de estrutura: o que realmente sustenta a letra
A estrutura típica de uma letra caixa 3D fresada em ACM inclui:
- Perfil de alumínio (tubo ou U-channel): seção de 40x40mm a 60x60mm conforme tamanho da letra. Mais comum: tubo quadrado 40x2mm (parede de 2mm) para letras pequenas até 50cm, tubo 50×2,5mm para médias (50-100cm), tubo 60x3mm para grandes (acima de 100cm).
- Fixação na fachada: parafuso estrutural (tipo cartela) ou barra roscada (M12-M16) ancorada em pontos de fixação na base da fachada. Mínimo 4 pontos por letra grande, 2 pontos para pequenas.
- Proteção da estrutura: vedação com selante poliuretano ou silicone nos pontos de parafuso para evitar infiltração.
- Suporte interno: em letras muito grandes (acima de 1,5m), vareta de aço ou travessão interno para impedir flexão das laterais.
Não use estrutura improvisada de aço comum — oxida rápido em ambiente urbano, especialmente perto do mar. Alumínio (série 6061-T6) é o padrão para essa aplicação.
Custo da estrutura versus custo total da letra
Aqui está o insight que a maioria não menciona: a estrutura costuma representar entre 30% a 45% do custo total de uma letra caixa 3D em ACM. Se você orça uma letra de R$ 2.000, espere gastar R$ 600 a R$ 900 só com estrutura, fixação e vedação.
| Item | Especificação | Custo aproximado (SP/RJ) |
|---|---|---|
| ACM fresado | 3-4mm, branco ou cor, por m² de chapa | R$ 85–R$ 130/m² |
| Serviço de fresagem e recorte | Incluindo montagem 3D (frente + laterais) | R$ 400–R$ 800 por letra |
| Tubo de alumínio | 40x40mm a 60x60mm conforme tamanho | R$ 120–R$ 250/metro |
| Parafusos, buchas, vedação | Fixação completa para uma letra média | R$ 150–R$ 300 |
| Mão de obra de instalação | Fixação em fachada, incluindo plataforma | R$ 500–R$ 1.200 |
| Total estimado | Letra 60cm × 40cm × 15cm (média) | R$ 1.800–R$ 3.200 |
Esses valores variam conforme a região (São Paulo costuma ser 10-15% mais caro que Sul/Nordeste), a altura de instalação (acima de 5 metros exige plataforma elevada, aumenta mão de obra) e acessibilidade da fachada.
Passo a passo de instalação: da estrutura ao acabamento
- Levantamento da fachada: Identifique onde vai ficar a letra (altura, distância das laterais, alinhamento com logomarca). Marque os pontos de fixação com nível laser. Verifique se existe fio de chumbo disponível — em fachadas de vidro, às vezes não tem.

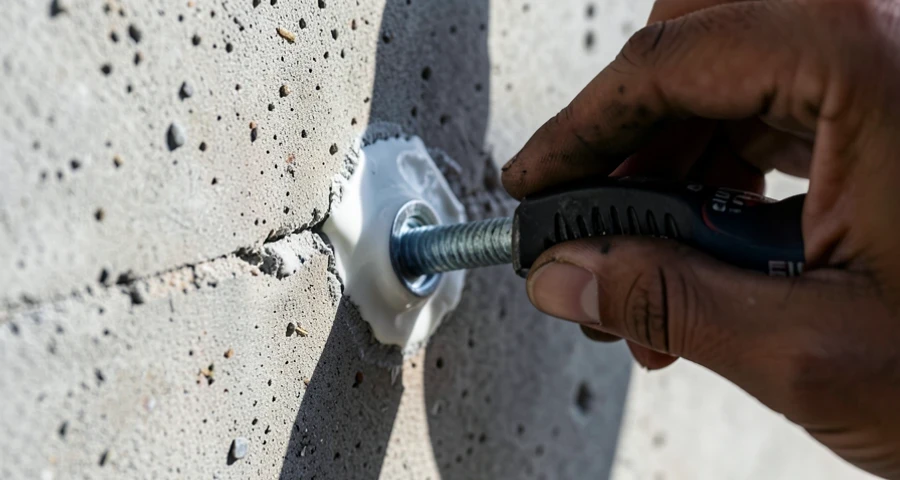

- Preparação da fixação na fachada: Se a fachada é concreto, perfure com broca específica para concreto (SDS), tamanho conforme bucha — normalmente M12 (4 furos para letra média). Se é ACM revestimento, trabalhe com parafuso cartela que distribui a carga — nunca parafuso direto em ACM fino. Se é vidro, use niple de vidro (através) com arruelas grandes do lado interno.
- Montagem da estrutura: Monte o tubo de alumínio no chão como esqueleto. Teste o alinhamento com nível antes de levantar. Procure por um ajudante — tubo de alumínio de 1,5m com peso de letra é fácil de erguer mas difícil de manter no nível sozinho.
- Instalação da estrutura na fachada: Com dois instaladores, uma segurando a estrutura no lugar (com ajuda de nível digital) e outro parafusando. Use parafuso estrutural (tipo bucha expansor ou cartela, conforme base). Aperte bem, mas sem exagero — alumínio é maleável, parafuso apertado demais pode amassar.
- Selagem das fixações: Este é o passo que mais se ignora. Logo após parafusar, aplique selante poliuretano ou silicone (preferencialmente poliuretano — maior durabilidade em ambiente externo) ao redor de cada parafuso. Deixe secar conforme orientação do fabricante (normalmente 24h).
- Fixação do ACM na estrutura: Cole a letra 3D fresada na estrutura usando adesivo de poliuretano (tipo 3M 5200 ou similar) ou parafuse internamente com parafuso de nylon (M6-M8). O adesivo é mais discreto; o parafuso é mais reversível se precisar trocar depois. Deixe a cura do adesivo antes de liberar o letreiro ao vento.
Tempo total: um dia para letra média em fachada de acesso fácil. Se é fachada de difícil acesso ou letra muito grande, dois dias.
Normas municipais que você não pode ignorar
Cada município tem código de posturas específico para letreiro. Alguns exigem cálculo estrutural assinado por engenheiro, certificado de segurança, ou até inspeção antes de liberar. Aqui está o que mais vemos:
- São Paulo (SP): Decreto 57.451/2016 — letreiro luminoso ou não acima de 3m² precisa de ART (Anotação de Responsabilidade Técnica) do CREA. Altura máxima em relação à fachada é regulada pelo zoneamento. Estrutura tem que ser dimensionada para vento de até 130 km/h.
- Rio de Janeiro (RJ): Lei complementar 129/2015 — letreiro acima de 2m² em local público exige licença prévia. Estrutura deve atender norma NBR 6123 (carregamento por vento em edificações).
- Demais municípios: Verifique o código de posturas local. A maioria exige licença, algumas exigem estrutural, pouquíssimas dispensam. Não instale sem consultar — multa pode chegar a R$ 2.000-R$ 5.000 e você é obrigado a remover.
Quem paga pela ART ou projeto estrutural? Depende do contrato. Muitas empresas de comunicação visual absorvem isso no preço; outras cobram como serviço adicional (R$ 200-R$ 600). Pergunte antes de assinar o orçamento.
Erros comuns que acontecem em campo
Estrutura subdimensionada: Instalam com tubo muito fino ou apenas 2 pontos de fixação para letra grande. Resultado: ondulaçao em 6-12 meses. Solução: sempre considere espaçamento máximo de 1 metro entre pontos de fixação e tubo conforme tabela de carga.
Vedação inexistente: Parafuso sem selante direto em fachada. A água da chuva infiltra, oxida o alumínio da estrutura internamente, e a letra começa a desolar sem motivo aparente. Solução: selante poliuretano em todo ponto de penetração.
Fixação em fachada errada: Usar parafuso drywall em concreto ou buchas de plástico fino em parede antiga. Não segura 5kg de letra sob pressão lateral. Solução: especificar tipo de buchas antes do orçamento — bucha expansora M12 em concreto, niple de vidro em fachadas de vidro, parafuso cartela em ACM revestimento.
Não respeitar alinhamento da letra com outros elementos: Letra desalinhada com logomarca ou porta de entrada prejudica leitura visual. Muitas fachadas perdem impacto não por qualidade do material, mas por erro de posicionamento. Use nível laser, trace linhas de referência.
Durabilidade esperada: quanto tempo a letra vai durar
Com estrutura bem dimensionada, vedação correta e manutenção básica (limpeza a cada 6 meses, inspeção anual de parafusos), uma letra caixa 3D em ACM fresado dura entre 10 a 15 anos. O ACM em si não degrada — o alumínio é inerte. O que envelhece é a vedação (gastan silicone em 5-7 anos), a estrutura (se houver infiltração) e a fixação (parafuso pode apresentar corrosão se não for inoxidável).
Se você está numa região litorânea (maresia), reduza a expectativa para 8-10 anos e considere estrutura galvanizada ou inox em vez de alumínio comum. O custo sobe 40-60%, mas evita corrosão prematura.
Dúvidas técnicas frequentes na instalação
Quanto pesa uma letra caixa 3D em ACM de 60cm × 40cm?
Depende da profundidade (profundidade 10cm, 15cm ou 20cm). Estrutura interna (se oca ou com divisórias). Ordem de grandeza: 8kg a 15kg. ACM 3mm pesa ~5,5kg/m². Uma letra 0,6m × 0,4m × 0,15m (profundidade) resulta em ~0,55m² de superfície, logo ~3kg de ACM + estrutura interna = ~10kg total. Sempre verifique com o fabricante antes de dimensionar a fixação.
Qual é a diferença entre parafuso galvanizado e inoxidável em estrutura de letra?
Galvanizado custa menos (R$ 0,80-R$ 1,50 por unidade) mas sofre corrosão em 5-7 anos em ambiente urbano ou litorâneo. Inox (aço 304) custa 3-4x mais mas dura 15+ anos sem oxidar. Em fachadas de loja comum (sem maresia), galvanizado é aceitável se vedado com selante. Em fachadas litorâneas ou muito úmidas, inox é obrigatório.
Posso usar letra caixa 3D em ACM fresado em fachada de vidro?
Sim, mas com especificação especial. Não parafuse diretamente em vidro — use niple passante (barra roscada que atravessa o vidro com arruelas grandes nos dois lados) ou cola epóxi estrutural de vidro (tipo 3M Structural Adhesive). Se usar niple, respeite distância mínima de 15cm das laterais do vidro para evitar concentração de stress. Consulte o fornecedor de vidro antes de furar.
Qual é o custo-benefício: letra caixa LED inside vs letra caixa em ACM sem iluminação?
Sem iluminação, você paga apenas pela fabricação e instalação (~R$ 1.800-R$ 3.200 para letra média). Com LED, some R$ 800-R$ 1.500 (LED + fonte + fiação + manutenção da fonte). Visibilidade noturna é incomparavelmente melhor com LED. Vida útil do LED é 50.000h (5-8 anos em uso contínuo). Se sua loja fica em rua movimentada ou shopping, LED compensa. Se é rua pouco movimentada à noite, sem LED já resolve.
É possível reutilizar a estrutura de uma letra antiga se trocar apenas o ACM?
Tecnicamente sim, mas não é recomendado. Estrutura velha já sofreu movimentação por anos, parafusos podem estar frouxos, vedação degradou. Risco de a nova letra desolar rapidamente. Custos de desmontagem + inspeção + reaperto podem chegar a 40% do preço de estrutura nova. Recomenda-se trocar tudo junto se letra tiver mais de 10 anos.
Antes de contratar, exija do fornecedor: especificação da estrutura (tipo e diâmetro do tubo, número de pontos de fixação), cálculo de carga (mesmo que simplificado), comprometimento com selagem, e declaração de conformidade com código municipal. Uma letra bem instalada é praticamente invisível — o cliente só vê a beleza do resultado, não a engenharia robusta por trás. Mas se a instalação foi negligenciada, você vai ver.
